產品型號：NPX01-CH(CH2)/..
用 途：適用于0~5V、0~10V、0~20mA、4~20mA等兩線電壓信號、電流信號的各種傳感器、變送器、隔離柵等設備的閃電感應和靜電感應防護
一體式：

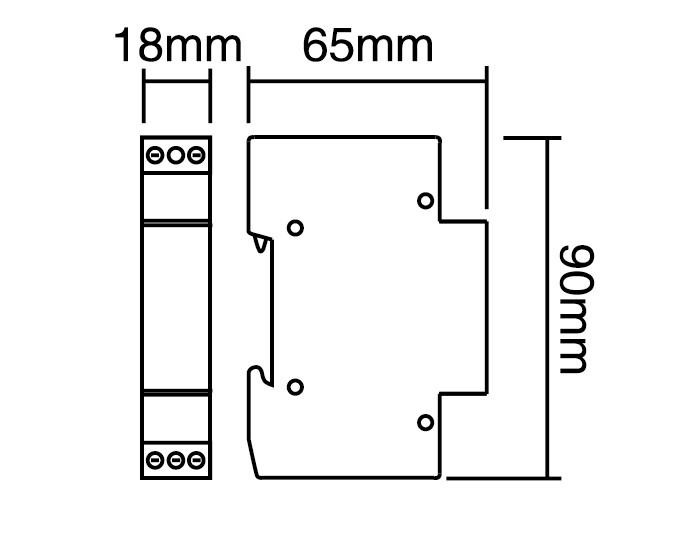

○18mm寬一體式阻燃外殼，35mm導軌安裝
○使用的TVS二極管寄生電容小，信號傳輸更穩定
○耦合阻抗采用專用無感線繞電阻、PTC，性能穩定，限流效果顯著
○專為模擬量系統設計，信號傳輸無失真
|
產品型號 |
Uc |
In/Imax(kA) |
Up |
IL |
fG |
保護線數 |
tA |
αE |
SL |
SPE |
|
NPX01-CH/5 |
6V |
5/10kA |
30V |
0.3A |
10MHz |
2線 |
≤1ns |
＜0.2dB |
1-2.5mm2 |
2.5mm2 |
|
NPX01-CH/12 |
18V |
5/10kA |
40V |
0.3A |
10MHz |
2線 |
≤1ns |
＜0.2dB |
1-2.5mm2 |
2.5mm2 |
|
NPX01-CH/24 |
36V |
5/10kA |
60V |
0.3A |
10MHz |
2線 |
≤1ns |
＜0.2dB |
1-2.5mm2 |
2.5mm2 |

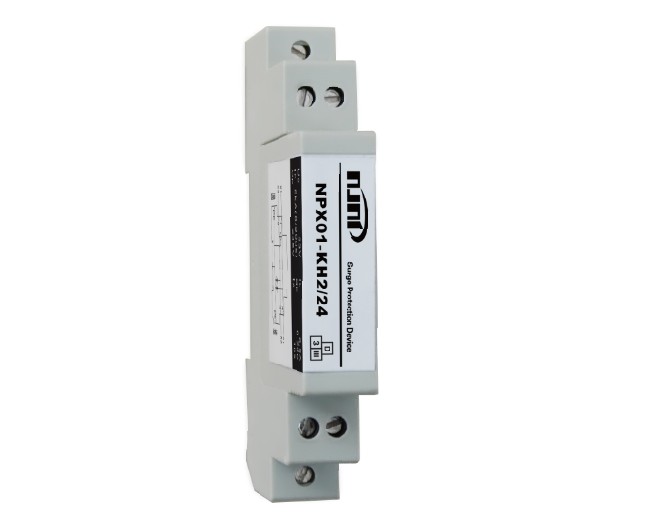

模塊式：

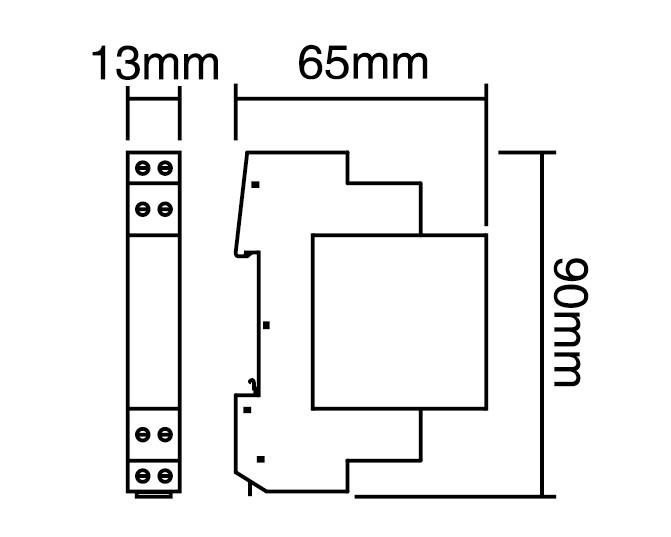

○13mm寬模塊式阻燃外殼，35mm導軌安裝
○具有熱插拔功能，更換模塊時不影響信號的正常傳輸
○使用的TVS二極管寄生電容小，信號傳輸更穩定
○耦合阻抗采用專用無感線繞電阻、PTC，性能穩定，限流效果顯著
○專為模擬量系統設計，信號傳輸無失真
|
產品型號 |
Uc |
In/Imax(kA) |
Up |
IL |
fG |
保護線數 |
tA |
αE |
SL |
SPE |
|
NPX01-CH2/5 |
6V |
5/10kA |
20V |
0.3A |
10MHz |
2線 |
≤1ns |
＜0.2dB |
1-4mm2 |
2.5mm2 |
|
NPX01-CH2/12 |
18V |
5/10kA |
30V |
0.3A |
10MHz |
2線 |
≤1ns |
＜0.2dB |
1-4mm2 |
2.5mm2 |
|
NPX01-CH2/24 |
36V |
5/10kA |
50V |
0.3A |
10MHz |
2線 |
≤1ns |
＜0.2dB |
1-4mm2 |
2.5mm2 |

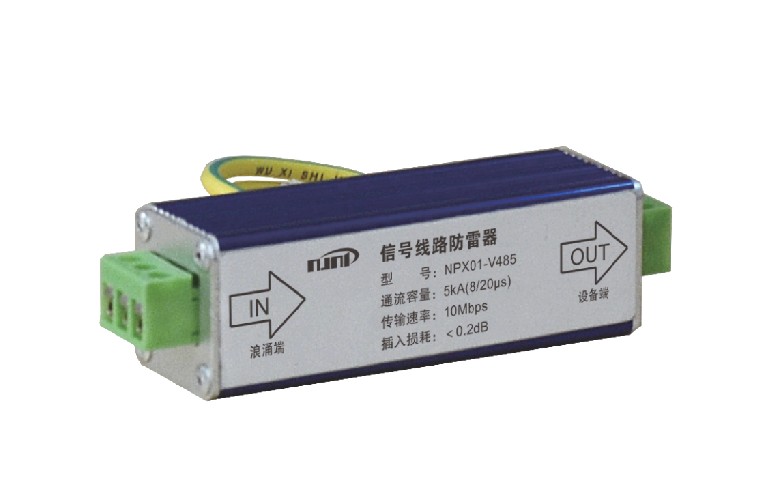

屏蔽式：

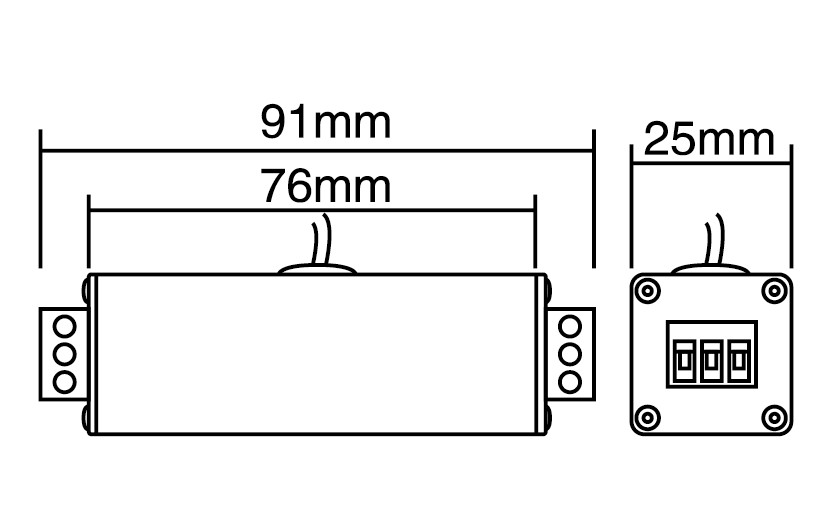

○25mm寬鋁合金外殼，具有抗干擾源，屏蔽電磁場的能力
○使用的TVS二極管寄生電容小，信號傳輸更穩定
○耦合阻抗采用專用無感線繞電阻、PTC，性能穩定，限流效果顯著
○專為模擬量系統設計，信號傳輸無失真
|
產品型號 |
Uc |
In/Imax(kA) |
Up |
IL |
fG |
保護線數 |
tA |
αE |
SL |
SPE |
|
NPX01-CH2/5/M |
6V |
5/10kA |
20V |
0.3A |
10MHz |
2線 |
≤1ns |
＜0.2dB |
1-4mm2 |
2.5mm2 |
|
NPX01-CH2/12/M |
18V |
5/10kA |
30V |
0.3A |
10MHz |
2線 |
≤1ns |
＜0.2dB |
1-4mm2 |
2.5mm2 |
|
NPX01-CH2/24/M |
36V |
5/10kA |
50V |
0.3A |
10MHz |
2線 |
≤1ns |
＜0.2dB |
1-4mm2 |
2.5mm2 |
|
注：以上類型產品可選配導軌安裝，帶導軌安裝產品在原有型號后加/G，如型號NPX01-CH2/5/M/G； |
||||||||||
