產品型號：NPX01-A60(/..)
用 途：適用于兩線音頻信號的閃電感應和靜電感應精細保護

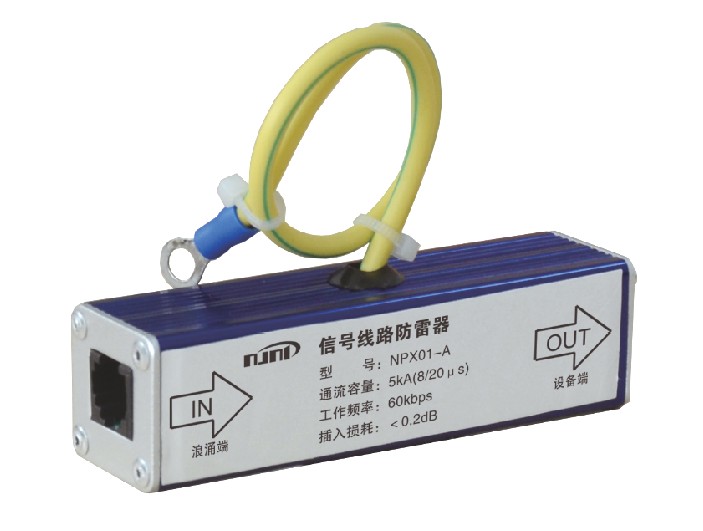

屏蔽式：

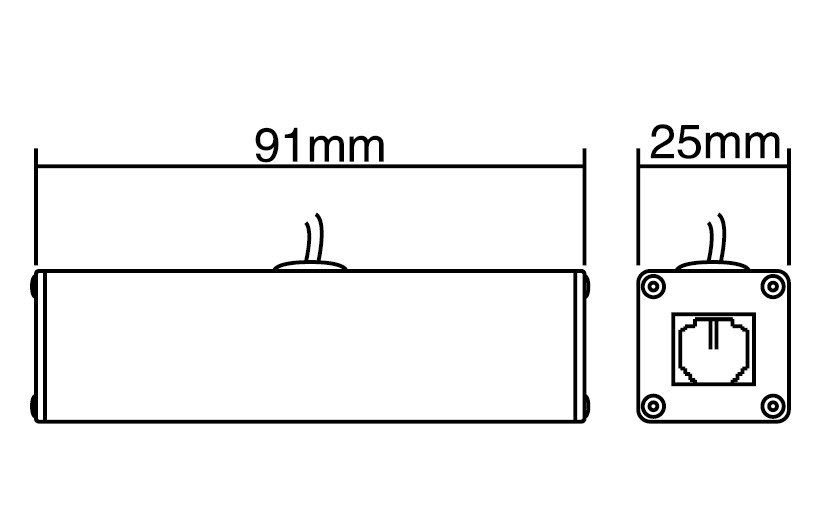

○25mm寬鋁合金外殼，RJ11接口，具有抗干擾源，屏蔽電磁場的能力
○使用的TVS二極管寄生電容小，信號傳輸更穩定
○耦合阻抗采用專用無感線繞電阻、PTC，性能穩定，限流效果顯著
|
產品型號 |
Uc |
In/Imax(kA) |
Up |
IL |
fG |
保護線數 |
tA |
αE |
接口類型 |
SPE |
|
NPX01-A60 |
170V |
3/5kA |
200V |
0.3A |
60Kbps |
2線 |
≤1ns |
＜0.2dB |
RJ11 |
2.5mm2 |
|
注：以上類型產品可選配導軌安裝，帶導軌安裝產品在原有型號后加/G，如型號NPX01-A60/G； |
||||||||||

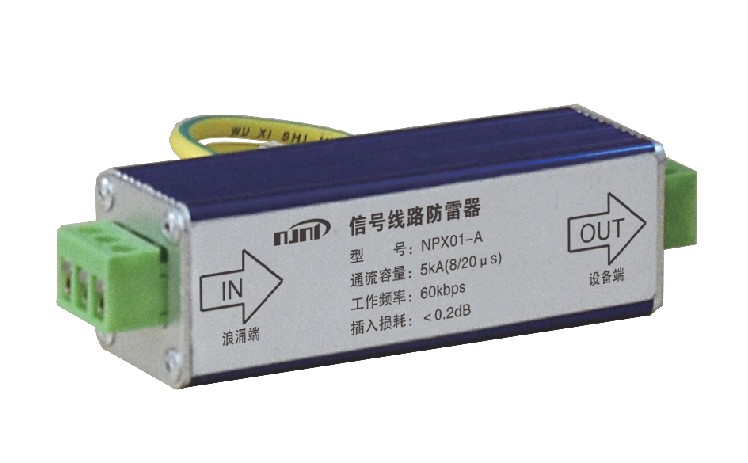

屏蔽式：
○25mm寬鋁合金外殼，具有抗干擾源，屏蔽電磁場的能力
○使用的TVS二極管寄生電容小，信號傳輸更穩定
○耦合阻抗采用專用無感線繞電阻、PTC，性能穩定，限流效果顯著
|
產品型號 |
Uc |
In/Imax(kA) |
Up |
IL |
fG |
保護線數 |
tA |
αE |
SL |
SPE |
|
NPX01-A60/E |
170V |
5/10kA |
200V |
0.3A |
60Kbps |
2線 |
≤1ns |
＜0.2dB |
1-4mm2 |
2.5mm2 |
|
注：以上類型產品可選配導軌安裝，帶導軌安裝產品在原有型號后加/G，如型號NPX01-A60/E/G； |
||||||||||

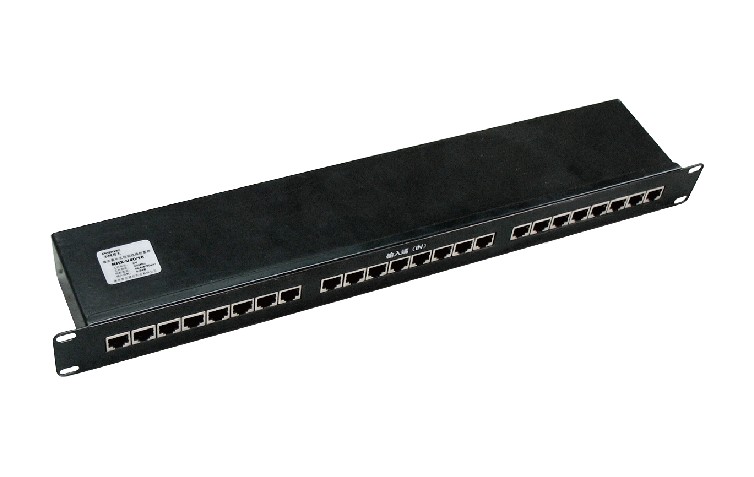

機架式：

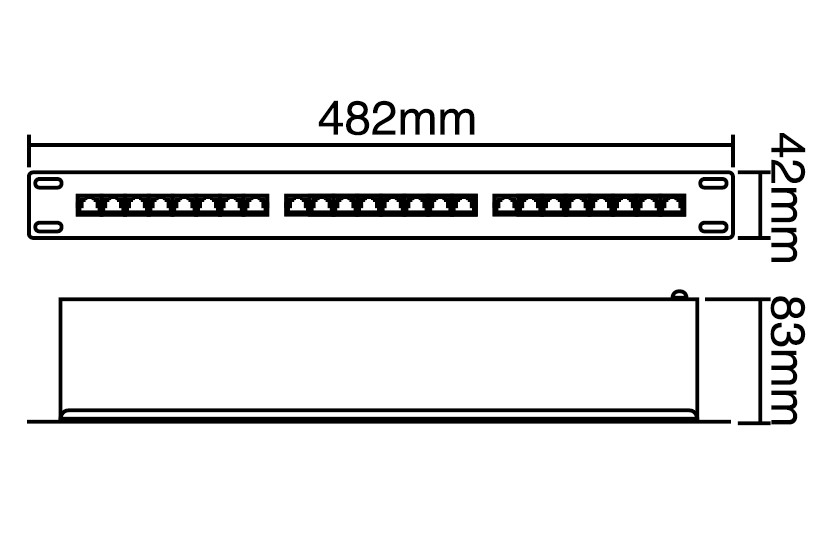

○本產品采用19英寸集中機架式金屬外殼，同時對多路信號進行保護
具有抗干擾源，屏蔽電磁場的能力
○使用的TVS二極管寄生電容小，信號傳輸更穩定
○耦合阻抗采用專用無感線繞電阻、PTC，性能穩定，限流效果顯著
|
產品型號 |
Uc |
In/Imax(kA) |
Up |
IL |
fG |
保護線數 |
tA |
αE |
接口類型 |
SPE |
|
NPX01-A60/8 |
170V |
3/5kA |
200V |
0.3A |
60Kbps |
2線/8路 |
≤1ns |
＜0.2dB |
RJ11 |
6mm2 |
|
NPX01-A60/16 |
170V |
3/5kA |
200V |
0.3A |
60Kbps |
2線/16路 |
≤1ns |
＜0.2dB |
RJ11 |
6mm2 |
|
NPX01-A60/24 |
170V |
3/5kA |
200V |
0.3A |
60Kbps |
2線/24路 |
≤1ns |
＜0.2dB |
RJ11 |
6mm2 |
