產品型號：AVC3(2)/PCN/..(/M)
用 途：NPX01-AVC系列網絡高清視頻監控系統3合1(2合1)防雷器專用于高清網絡視頻監控系統電源、網絡和485控制線路保護，使其免受雷電感應過電壓、電源干擾、靜電放電等所造成的損壞。

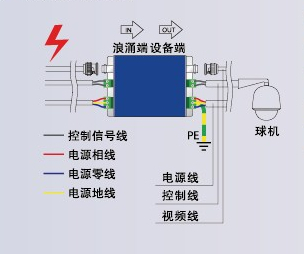

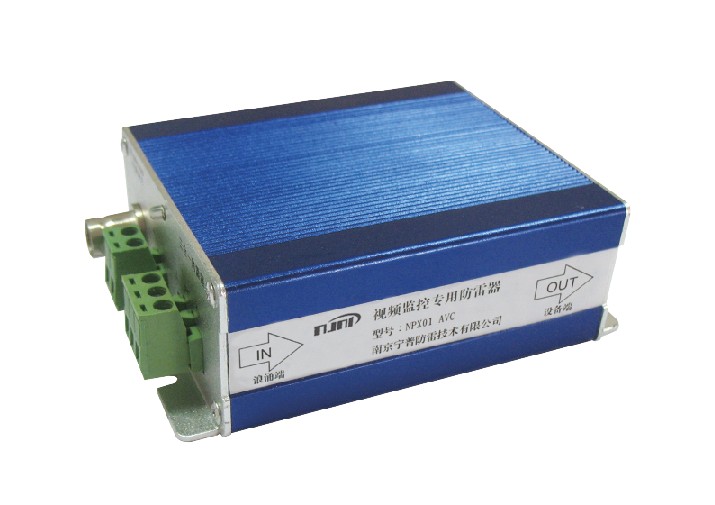

屏蔽式：

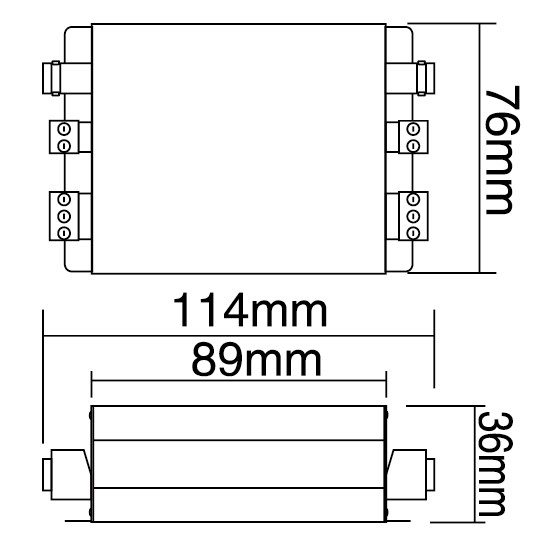

○76mm寬鋁合金外殼，具有抗干擾源，屏蔽電磁場的能力
○復合雷電流和電涌保護模塊，通流量大，限制電壓低
○使用高速整流橋，寄生電容最小化，使傳輸性能最優
○耦合阻抗采用專用無感線繞電阻，性能穩定，限流效果顯著

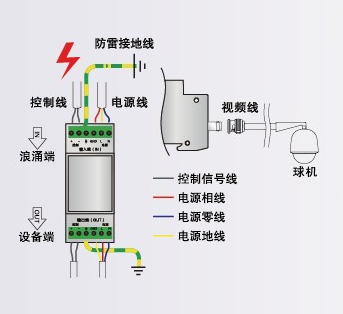

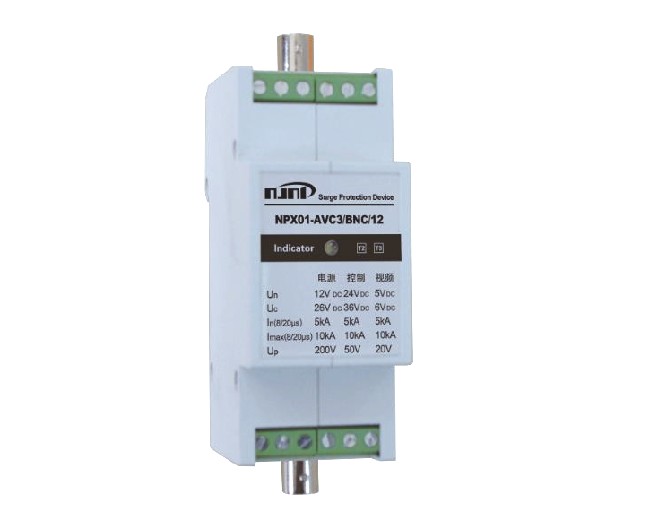

一體式：

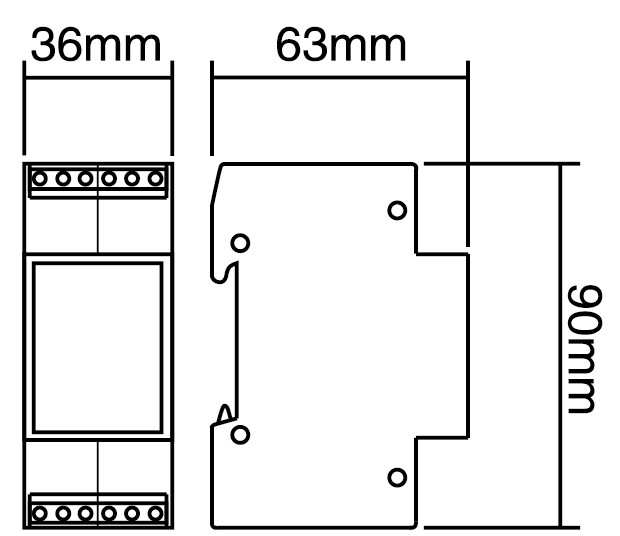

○36mm寬一體式阻燃外殼，35mm導軌安裝
○復合雷電流和電涌保護模塊，通流量大，限制電壓低
○使用高速整流橋，寄生電容最小化，使傳輸性能最優
○耦合阻抗采用專用無感線繞電阻，性能穩定，限流效果顯著
|
產品型號 |
Uc |
In/Imax(kA) |
Up |
IL |
fG |
保護線數 |
tA |
αE |
SL |
SPE |
|
P 電源部分 |
320V |
5/10kA |
≤1000V |
5A |
- |
2線 |
≤25ns |
- |
1-4mm2 |
4mm2 |
|
40V |
5/10kA |
≤200V |
5A |
- |
2線 |
≤25ns |
- |
1-4mm2 |
2.5mm2 |
|
|
26V |
5/10kA |
≤200V |
5A |
- |
2線 |
≤25ns |
- |
1-4mm2 |
2.5mm2 |
|
|
C 控制部分 |
36V |
5/10kA |
≤50V |
0.3A |
10Mbps |
2線 |
≤1ns |
＜0.2dB |
1-4mm2 |
2.5mm2 |
|
N 網絡部分 |
6V |
3/5kA |
≤20V |
0.3A |
1000MHz |
8線 |
≤1ns |
＜0.2dB |
BNC |
2.5mm2 |
|
注：產品命名規則： 產品選型示例： NPX01-AVC3 /PCN /220 /M NPX01-AVC3/PCN/220 三合一防雷器 P代表電源、C代表 電源電壓值 金屬外殼 為220V電源、控制、網絡三合一產品 AVC2為二合一 控制、N代表網絡 NPX01-AVC2/PN/220/M 為220V電源、網絡二合一產品 |
||||||||||
|
產品型號 |
|
AVC2/PN/220/M |
|
AVC2/PN/24/M |
|
AVC2/PN/12/M |
|
產品型號 |
|
AVC3/PCN/220 |
|
AVC3/PCN/24 |
|
AVC3/PCN/12 |
|
AVC2/PN/220 |
|
AVC2/PN/24 |
|
AVC2/PN/12 |
|
AVC2/PC/220 |
|
AVC2/PC/24 |
|
AVC2/PC/12 |
|
AVC2/CN/220 |
|
AVC2/CN/24 |
|
AVC2/CN/12 |
