產品型號：NPS01-Z6(8)X/10(20)
用 途：產品主要用于通信、鐵路、計算機網絡、電力、氣象、交通、住宅等領域的單相交流電源設備的末級雷電過電壓防護
特點：
○選用優質壓敏電阻、氣體放電管，高可靠質量保證
○采用溫控保護電路，內置熱保護，工作穩定可靠
○內部具有后級濾波電路，防止干擾波對設備的影響
○組合式架構，可根據用戶進行多種功能的定制
○具有防雷失效指示功能

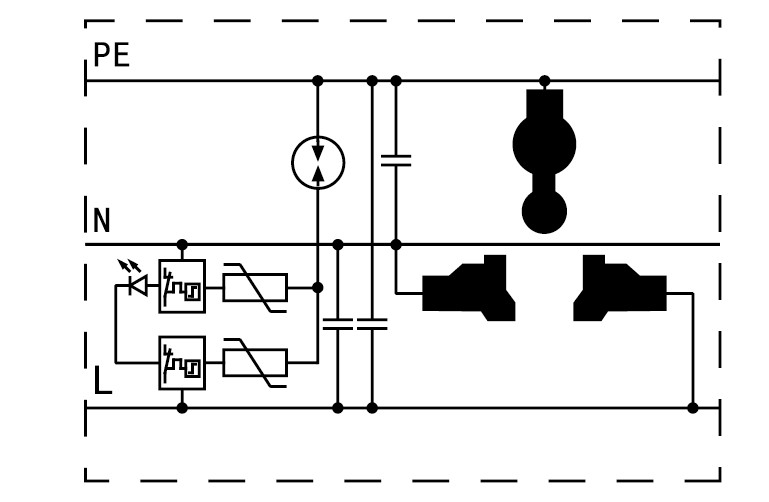

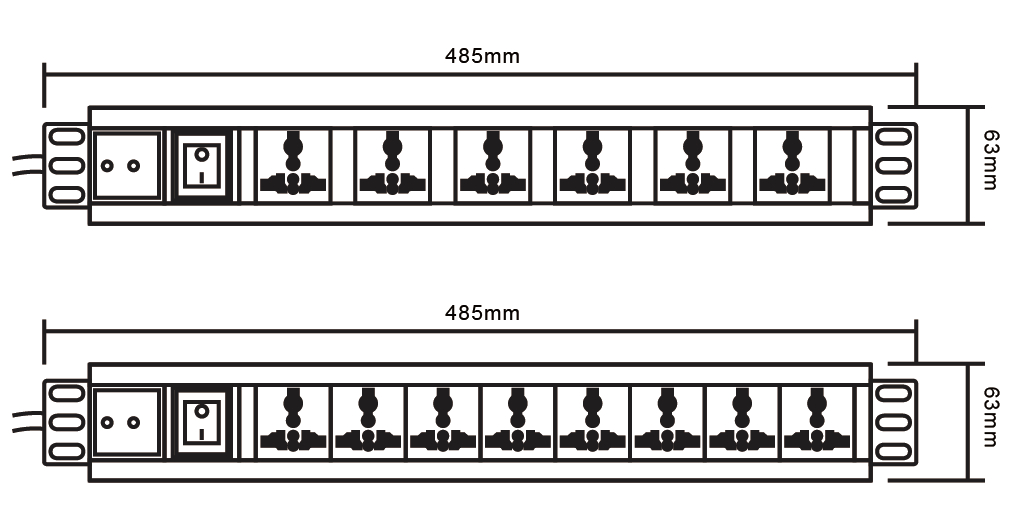

原理圖及外形尺寸圖：
技術參數：
|
產品型號 |
Uc |
額定負載電流 |
Imax/In(kA) |
Up |
tA |
保護模式 |
防雷失效指示 |
安裝方式 |
|
NPS01-Z6X/10 |
320V~ |
10A |
10/5kA |
1.0KV |
≤25ns |
L/N-PE |
有 |
19英寸機架式 |
|
NPS01-Z8X/10 |
320V~ |
10A |
10/5kA |
1.0KV |
≤25ns |
L/N-PE |
有 |
19英寸機架式 |
|
NPS01-Z6X/20 |
320V~ |
10A |
20/10kA |
1.2KV |
≤25ns |
L/N-PE |
有 |
19英寸機架式 |
|
NPS01-Z8X/20 |
320V~ |
10A |
20/10kA |
1.2KV |
≤25ns |
L/N-PE |
有 |
19英寸機架式 |
|
注：以上產品為公司常規防雷插座產品，插座插口數可根據客戶需要定制，詳見PUD產品手冊 |
||||||||
安裝注意事項：
○安裝在被保護設備前端，所連接的被保護設備累計總功率必須小于2000W
○將插頭直接插入插座中便可正常使用
○請確保前端接座內部L(火線)與N(零線)按照正確的方式與接座相接，左邊為N(零線)插孔，右邊為L(火線)插孔，
不得接反
○請確保前端接座的PE線與大地良好連接，如無法確保接地合格，建議另外引線與主體鋼筋連接，以達到快速將
雷電流泄放到大地的目的
○防雷插座無須特別維護，當防雷指示燈熄滅時(具有失效指示的型號)，則表示防雷插座內部防雷元件損壞，應
及時更換防雷插座
