100/1000M網絡信號防雷器
產品名稱：100/1000M網絡信號防雷器
產品型號：NPX01-C1000(/..)
用 途：適用于1000M以太網絡的閃電感應和靜電感應精細保護
|

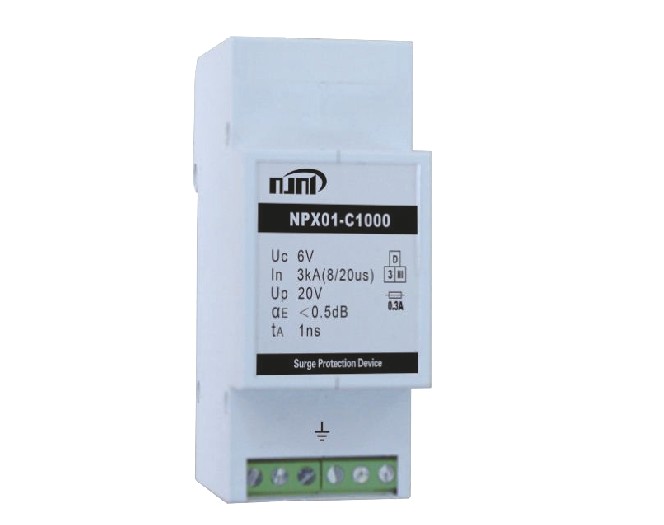

一體式：

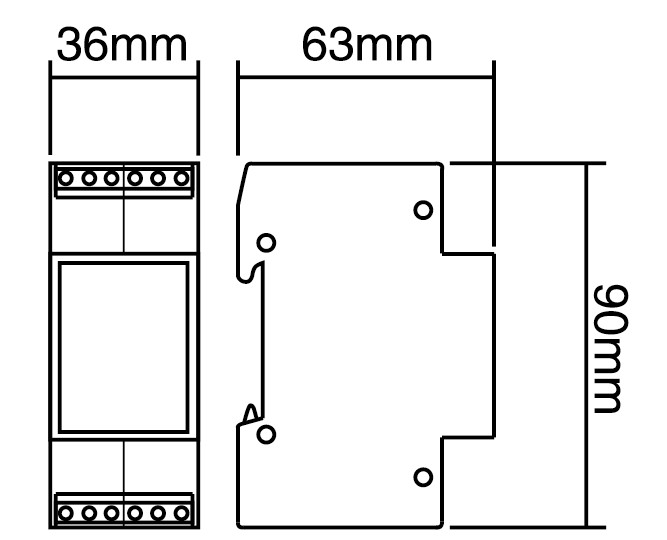

○36mm寬一體式阻燃外殼，35mm導軌安裝
○復合雷電流和電涌保護模塊，通流量大，限制電壓低
○使用高速整流橋，寄生電容最小化，使傳輸性能最優
○耦合阻抗采用專用無感線繞電阻，性能穩定，限流效果顯著
|
產品型號
|
Uc
|
In/Imax(kA)
|
Up
|
IL
|
fG
|
保護線數
|
tA
|
αE
|
接口類型
|
SPE
|
|
NPX01-C1000
|
6V
|
3/5kA
|
20V
|
0.3A
|
1000Mbps
|
8線
|
≤1ns
|
＜0.5dB
|
RJ45
|
2.5mm2
|

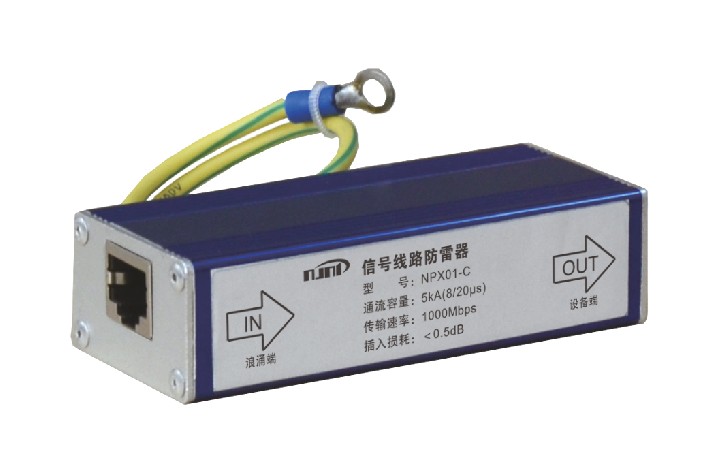

屏蔽式：

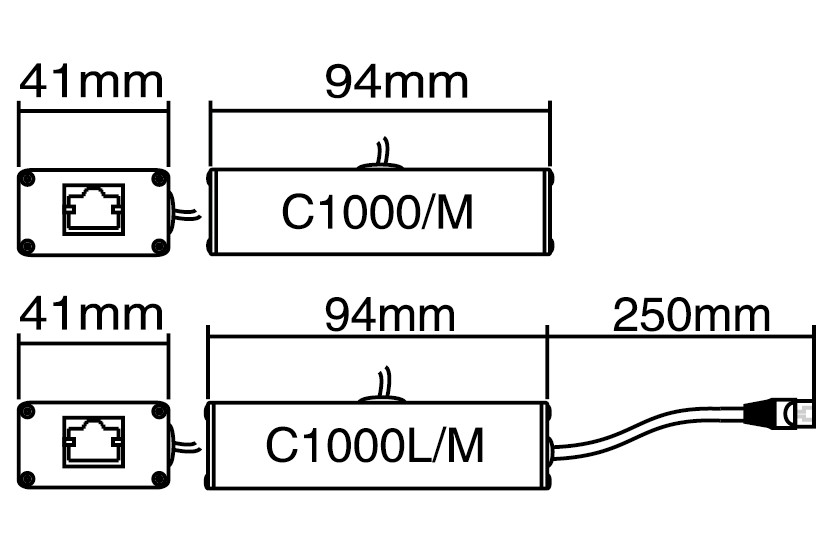

○40mm寬鋁合金外殼，RJ45接口，具有抗干擾源，屏蔽電磁場的能
力，端入線出方便安裝
○復合雷電流和電涌保護模塊，通流量大，限制電壓低
○使用高速整流橋，寄生電容最小化，使傳輸性能最優
○耦合阻抗采用專用無感線繞電阻，性能穩定，限流效果顯著
|
產品型號
|
Uc
|
In/Imax(kA)
|
Up
|
IL
|
fG
|
保護線數
|
tA
|
αE
|
接口類型
|
SPE
|
|
NPX01-C1000/M
|
6V
|
3/5kA
|
20V
|
0.3A
|
1000Mbps
|
8線
|
≤1ns
|
＜0.5dB
|
RJ45
|
2.5mm2
|
|
NPX01-CL1000/M
|
6V
|
3/5kA
|
20V
|
0.3A
|
1000Mbps
|
8線
|
≤1ns
|
＜0.5dB
|
RJ45/水晶頭
|
2.5mm2
|
|
注：以上類型產品可選配導軌安裝，帶導軌安裝產品在原有型號后加/G，如型號NPX01-C1000/M/G；
|

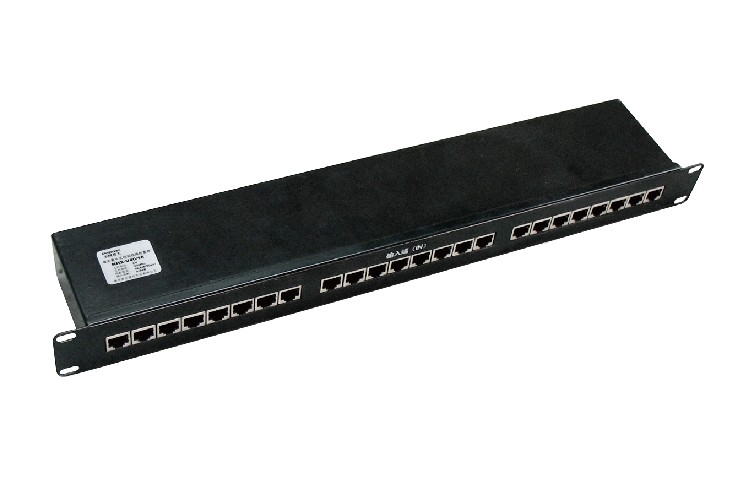

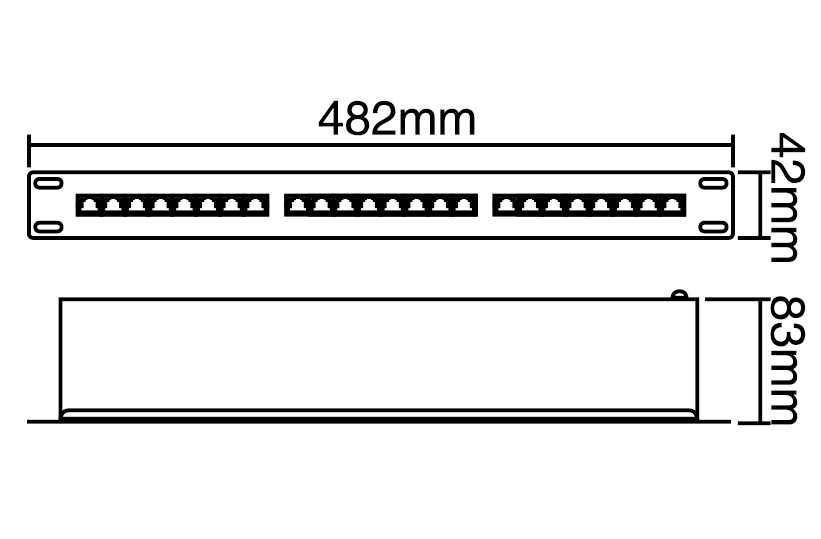

機架式：

○本產品采用19英寸集中機架式金屬外殼，同時對多路信號進行保護
具有抗干擾源，屏蔽電磁場的能力
○復合雷電流和電涌保護模塊，通流量大，限制電壓低
○使用高速整流橋，寄生電容最小化，使傳輸性能最優
○耦合阻抗采用專用無感線繞電阻，性能穩定，限流效果顯著
|
產品型號
|
Uc
|
In/Imax(kA)
|
Up
|
IL
|
fG
|
保護線數
|
tA
|
αE
|
SL
|
SPE
|
|
NPX01-C1000/8
|
6V
|
3/5kA
|
20V
|
0.3A
|
1000Mbps
|
8線/24路
|
≤1ns
|
＜0.5dB
|
RJ45
|
6mm2
|
|
NPX01-C1000/16
|
6V
|
3/5kA
|
20V
|
0.3A
|
1000Mbps
|
8線/24路
|
≤1ns
|
＜0.5dB
|
RJ45
|
6mm2
|
|
NPX01-C1000/24
|
6V
|
3/5kA
|
20V
|
0.3A
|
1000Mbps
|
8線/24路
|
≤1ns
|
＜0.5dB
|
RJ45
|
6mm2
|
|
