產品型號：NPX01-POE/I(II)(/M)
用 途：適用于對POE系統的網絡信號線路與電源線路的閃電感應和靜電感應防護。Ⅰ型用于1、2、3、6傳輸信號，4、5、7、8傳輸電源的方式，Ⅱ型用于1、2、3、6既傳輸信號又傳輸電源的方式

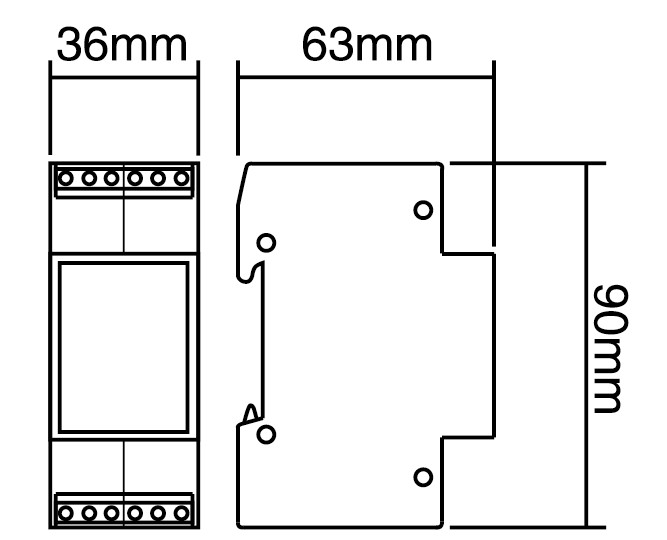

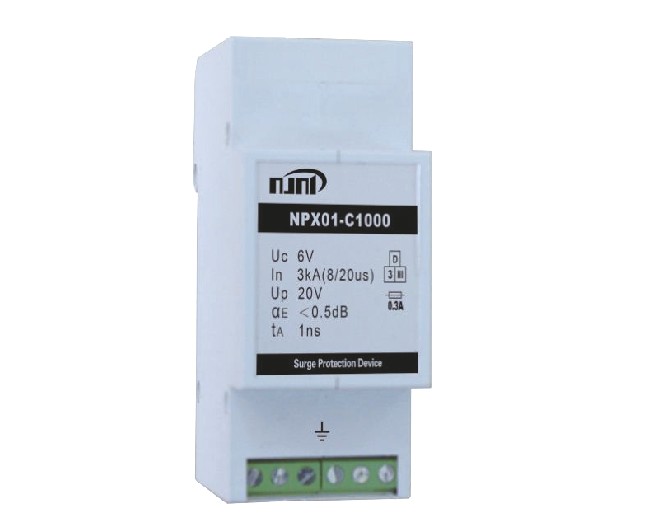

一體式：
○36mm寬一體式阻燃外殼，35mm導軌安裝
○復合雷電流和電涌保護模塊，通流量大，限制電壓低
○使用高速整流橋，寄生電容最小化，使傳輸性能最優
○耦合阻抗采用專用無感線繞電阻，性能穩定，限流效果顯著
|
產品型號 |
|
Uc |
In/Imax(kA) |
Up |
IL |
fG |
保護線數 |
tA |
αE |
接口類型 |
SPE |
|
NPX01-POE/I |
網絡 |
6V |
3/5kA |
20V |
0.3A |
100Mbps |
4線 |
≤1ns |
＜0.5dB |
RJ45 |
2.5mm2 |
|
電源 |
60V |
3/5kA |
240V |
0.5A |
- |
4線 |
≤1ns |
- |
RJ45 |
2.5mm2 |
|
|
NPX01-POE/II |
|
60V |
3/5kA |
240V |
0.5A |
100Mbps |
4線 |
≤1ns |
＜0.5dB |
RJ45 |
2.5mm2 |

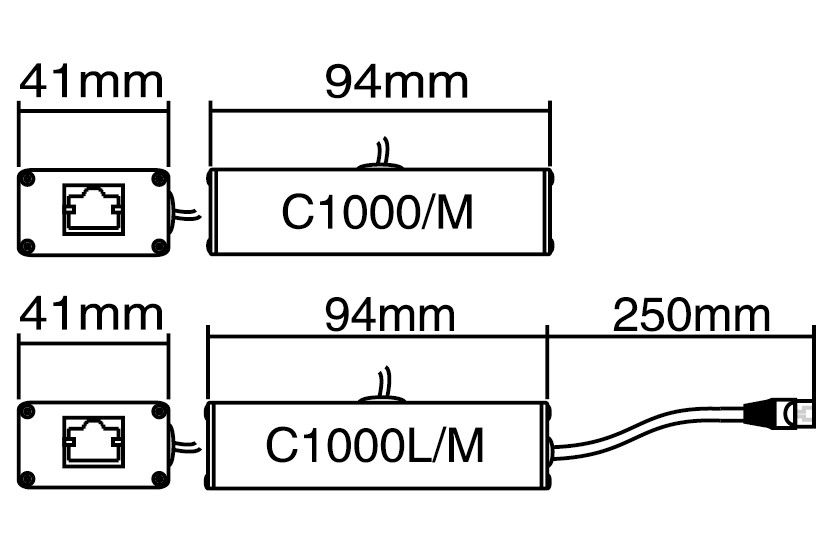

屏蔽式：
○41mm寬鋁合金外殼，RJ45接口，具有抗干擾源，屏蔽電磁場的能力
○復合雷電流和電涌保護模塊，通流量大，限制電壓低
○用于POE系統的防護，特殊電路設計，有效減小內部電源干擾
○耦合阻抗信號部分采用專用無感線繞電阻，性能穩定，效果顯著，
電源部分采用優質電感，高負載電流
|
產品型號 |
|
Uc |
In/Imax(kA) |
Up |
IL |
fG |
保護線數 |
tA |
αE |
接口類型 |
SPE |
|
NPX01-POE/I/M |
網絡 |
6V |
3/5kA |
20V |
0.3A |
100Mbps |
4線 |
≤1ns |
＜0.5dB |
RJ45 |
2.5mm2 |
|
電源 |
60V |
3/5kA |
240V |
0.5A |
- |
4線 |
≤1ns |
- |
RJ45 |
2.5mm2 |
|
|
NPX01-POEL/I/M |
網絡 |
6V |
3/5kA |
20V |
0.3A |
100Mbps |
4線 |
≤1ns |
＜0.5dB |
RJ45/水晶頭 |
2.5mm2 |
|
電源 |
60V |
3/5kA |
240V |
0.5A |
- |
4線 |
≤1ns |
- |
RJ45/水晶頭 |
2.5mm2 |
|
|
NPX01-POE/II/M |
|
60V |
3/5kA |
240V |
0.5A |
100Mbps |
4線 |
≤1ns |
＜0.5dB |
RJ45 |
2.5mm2 |
|
NPX01-POEL/II/M |
|
60V |
3/5kA |
240V |
0.5A |
100Mbps |
4線 |
≤1ns |
＜0.5dB |
RJ45/水晶頭 |
2.5mm2 |
|
注：以上類型產品可選配導軌安裝，帶導軌安裝產品在原有型號后加/G，如型號NPX01-POE/II/M/G； |
|||||||||||
