產品型號：NPS01 - LR02/I(II、III、IV)
用 途：適用于高層建筑、移動通訊基站、衛星地面站、雷達站、微波通訊站、機場設施、石油氣站等各類建筑或設施的直擊雷保護
特點：
○選用優質不銹鋼制作，耐腐蝕，壽命長
○體積小、重量輕、抗風能力強
○配件齊全、安裝便捷，可有效地提高施工速度

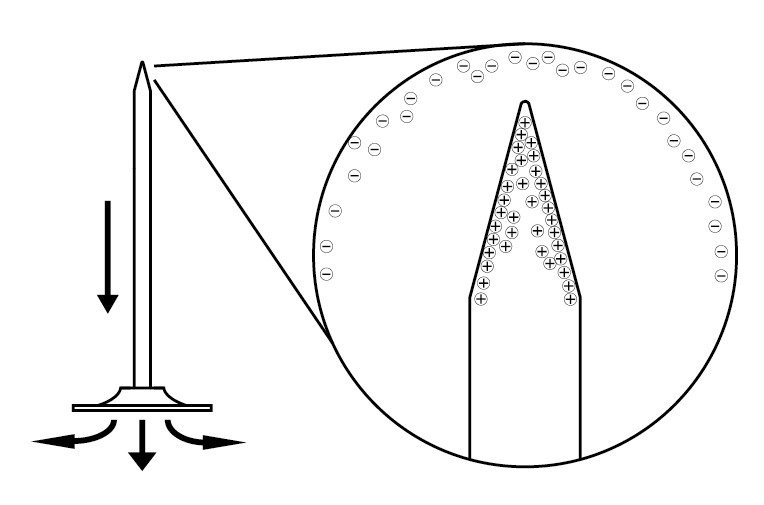

○避雷的原理是利用尖端放電現象，在雷電發生時，接閃針能吸引雷電的放電通道，
讓雷電電流從接閃針引下線流入大地，避免巨大的電流對建筑或設備造成破壞

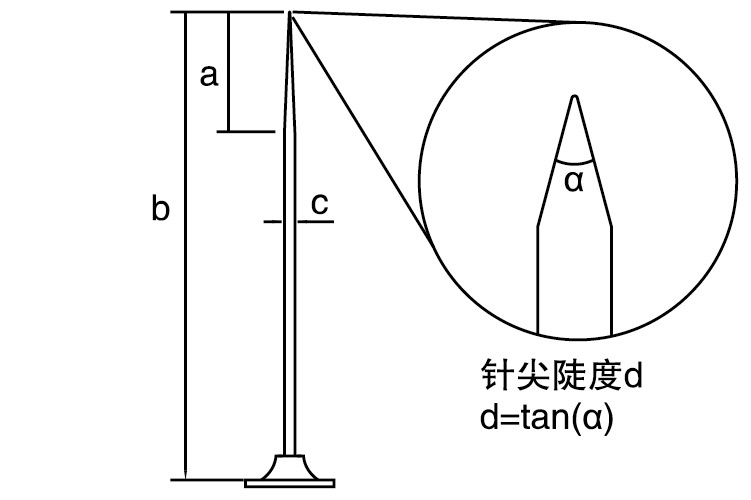

原理圖及外形尺寸圖：
產品型號
針尖高度a
針體直徑b
針高c
針尖陡度d
NPS01 - LR02/I
41mm
20mm
1000mm
0.5
NPS01 - LR02/II
41mm
20mm
1000mm
0.5
NPS01 - LR02/III
45mm
20mm
1000mm
0.45
NPS01 - LR02/IV
45mm
20mm
1000mm
0.45
技術參數：
產品型號
雷電通流量（10/350μs）
接地要求
抗風強度
高度
綜合應力
材質
重量
NPS01-LR02/I
≤150kA
4-30Ω
≤35m/s
1000mm
400N/m2
Q235碳鋼
4kg
NPS01-LR02/II
≤150kA
4-30Ω
≤40m/s
1000mm
400N/m2
201L不銹鋼
3kg
NPS01-LR02/III
≤150kA
4-30Ω
≤40m/s
1000mm
600N/m2
304L不銹鋼
3kg
NPS01-LR02/IV
≤150kA
4-30Ω
≤40m/s
1000mm
1000N/m2
TI鈦合金
2.5kg
設計選型表：
設計選型表
不同型號及安裝高度的優化接閃針對各類防雷建筑物在地面的保護半徑(Rp)
產品型號
h =高于參考地面的高度
2m
4m
5m
7m
10m
15m
30m
45m
60m
第一類防雷建筑(滾球半徑30m)
NPS01 LR02/I
10m
14m
16m
19m
22m
25m
30m
-
-
NPS01 LR02/II
10m
14m
16m
19m
22m
25m
30m
-
-
NPS01 LR02/III
11m
15m
17m
20m
23m
25m
30m
-
-
NPS01 LR02/IV
11m
15m
17m
20m
23m
25m
30m
-
-
第二類防雷建筑(滾球半徑45m)
NPS01 LR02/I
13m
18m
20m
24m
28m
33m
42m
45m
-
NPS01 LR02/II
13m
18m
20m
24m
28m
33m
42m
45m
-
NPS01 LR02/III
15m
20m
21m
25m
29m
34m
42m
45m
-
NPS01 LR02/IV
15m
20m
21m
25m
29m
34m
42m
45m
-
第三類防雷建筑(滾球半徑60m)
NPS01 LR02/I
15m
21m
23m
28m
33m
39m
