傳真：025-52341066
電子郵件：2327089061@qq.com
地址：南京市溧水經濟開發區勝園路20號
產品型號：NPS01-LRT/2500(4000、6000)
用 途：適用于高層建筑、移動通訊基站、衛星地面站、雷達站、微波通訊站、機場設施、石油氣站等各類建筑或設施的直擊雷保護
特點：
○完全主動式截?fù)衾纂娤到y(tǒng),雷擊后防護質量不會改變
○能夠在受到反復雷擊放電之后保證電氣連續性和功能的持續性
○無電子系統不會因浪涌沖擊將其損壞,長壽命
○具備早期放電功能,當有閃電時，才會自我激活
○提前放電接閃針加了一個主動觸發系統，能建立起重復的高壓脈沖信號，在放電過程中適時產生一個連續的放電路
徑與雷云的下行先導會合，把雷電流引入大地

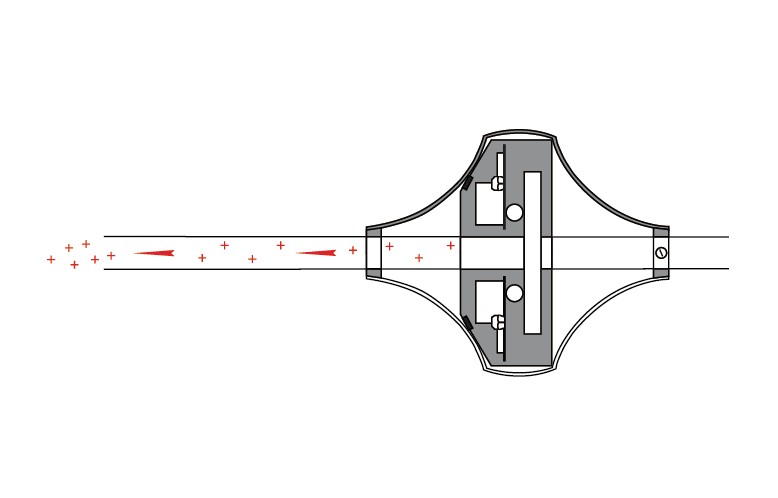

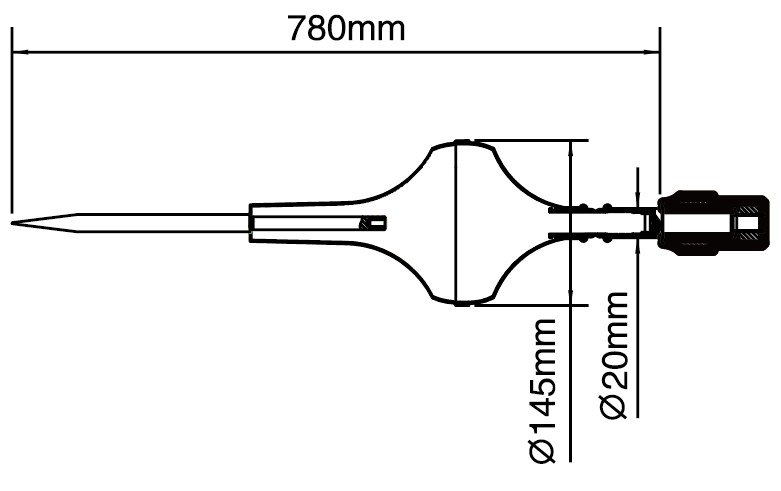

原理圖及外形尺寸圖：
技術參數：
|
產品型號 |
提前放電時間 |
雷電通流量（10/350μs） |
接地要求 |
抗風強度 |
高度 |
轉接口規格 |
材質 |
重量 |
|
NPS01-LRT/2500 |
25μs |
≤200kA |
4-30Ω |
≤35m/s |
780mm |
ф40mm |
304L不銹鋼 |
5kg |
|
NPS01-LRT/4000 |
40μs |
≤200kA |
4-30Ω |
≤40m/s |
780mm |
ф40mm |
304L不銹鋼 |
5kg |
|
NPS01-LRT/6000 |
60μs |
≤200kA |
4-30Ω |
≤40m/s |
780mm |
ф40mm |
304L不銹鋼 |
5kg |
設計選型表：
|
設計選型表 |
不同型號及安裝高度的優化接閃針對各類防雷建筑物在地面的保護半徑(Rp) |
||||||||
|
產品型號 |
h =高于參考地面的高度 |
||||||||
|
2m |
4m |
5m |
7m |
10m |
15m |
30m |
45m |
60m |
|
|
第一類防雷建筑(滾球半徑30m) |
|||||||||
|
NPS01-LRT/2500 |
19m |
39m |
49m |
50m |
51m |
53m |
55m |
- |
- |
|
NPS01-LRT/4000 |
26m |
52m |
65m |
66m |
67m |
68m |
70m |
- |
- |
|
NPS01-LRT/6000 |
35m |
69m |
86m |
87m |
88m |
89m |
90m |
- |
- |
|
第二類防雷建筑(滾球半徑45m) |
|||||||||
|
NPS01-LRT/2500 |
23m |
40m |
57m |
59m |
61m |
63m |
68m |
70m |
- |
|
NPS01-LRT/4000 |
30m |
60m |
75m |
76m |
77m |
80m |
84m |
85m |
- |
|
NPS01-LRT/6000I |
40m |
78m |
97m |
98m |
99m |
101m |
104m |
105m |
- |
|
第三類防雷建筑(滾球半徑60m) |
|||||||||
|
NPS01-LRT/2500 |
26m |
52m |
65m |
66m |
69m |
72m |
79m |
84m |
85m |
|
NPS01-LRT/4000 |
33m |
66m |
84m |
85m |
87m |
89m |
95m |
99m |
100m |
|
NPS01-LRT/6000 |
44m |
87m |
107m |
108m |
109m |
111m |
116m |
120m |
120m |
