產品型號：NPS01 - LR01/I(II、III、IV)
用 途：適用于高層建筑、移動通訊基站、衛星地面站、雷達站、微波通訊站、機場設施、石油氣站等各類建筑或設施的直擊雷保護
特點：
○完全主動式截擊雷電系統,雷擊后防護質量不會改變
○能夠在受到反復雷擊放電之后保證電氣連續性和功能的持續性

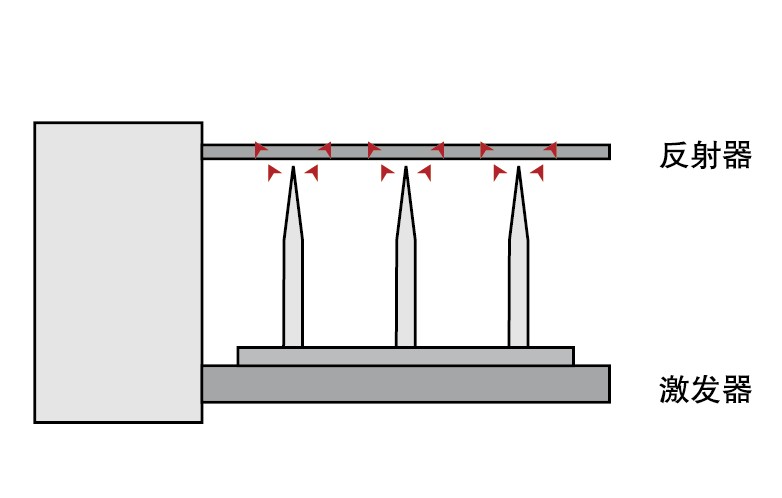

○雷電產生時接閃針的中央收集桿和激發器之間的電場迅速增加而造成尖端的空氣發生離子化可于極短的時間內放電，因大
量電離子的存在，產生一預期上行放電通道，可迅速、安全地將雷電截擊及安全地泄放到大地

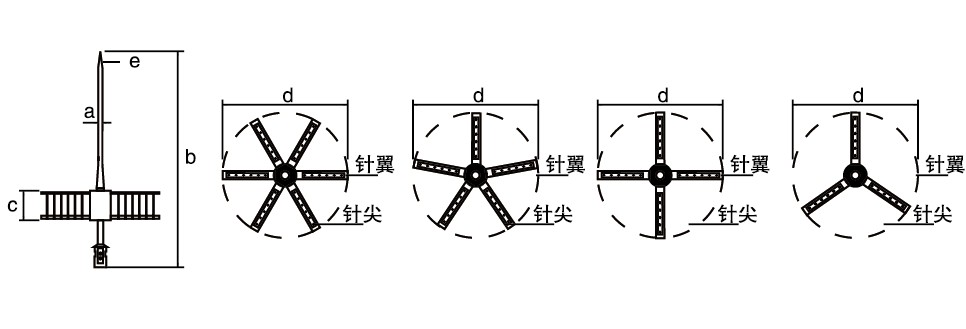

原理圖及外形尺寸圖：
產品型號
針尖高度a
針體直徑b
激發起高度c
激發器直徑d
針尖陡度d
NPS01 - LR01/I
16mm
663mm
94.5mm
300mm
0.5
NPS01 - LR01/II
16mm
723mm
94.5mm
360mm
0.5
NPS01 - LR01/III
16mm
753mm
94.5mm
420mm
0.5
NPS01 - LR01/IV
16mm
753mm
94.5mm
420mm
0.5
技術參數：
產品型號
優化放電時間
雷電通流量（10/350μs）
接地要求
抗風強度
針尖數量
針翼數量
高度
轉接口規格
材質
重量
NPS01-LR01/I
25μs
≤200kA
4-30Ω
≤40m/s
9
3
663mm
ф40mm
304L不銹鋼
3.9kg
NPS01-LR01/II
34μs
≤200kA
4-30Ω
≤40m/s
16
4
723mm
ф40mm
304L不銹鋼
5.2kg
NPS01-LR01/III
43μs
≤200kA
4-30Ω
≤40m/s
25
5
753mm
ф40mm
304L不銹鋼
6.3kg
NPS01-LR01/IV
56μs
≤200kA
4-30Ω
≤40m/s
36
6
753mm
ф40mm
304L不銹鋼
8.9kg
設計選型表：
設計選型表
不同型號及安裝高度的優化接閃針對各類防雷建筑物在地面的保護半徑(Rp)
產品型號
h =高于參考地面的高度
2m
4m
5m
7m
10m
15m
30m
45m
60m
第一類防雷建筑(滾球半徑30m)
NPS01 LR01/I
14m
34m
44m
45m
46m
48m
50m
-
-
NPS01 LR01/II
21m
47m
60m
61m
62m
63m
65m
-
-
NPS01 LR01/III
25m
55m
71m
72m
72m
73m
75m
-
-
NPS01 LR01/IV
30m
64m
81m
82m
83m
84m
85m
-
-
第二類防雷建筑(滾球半徑45m)
NPS01 LR01/I
18m
35m
52m
54m
56m
58m
63m
65m
-
NPS01 LR01/II
35m
55m
70m
71m
72m
75m
79m
80m
-
NPS01 LR01/III
30m
64m
81m
82m
83m
85m
89m
