產品型號：NPS01-LR06
用 途：限流接閃針適用于裝有電子設備或易受電磁場影響的各類建筑、構筑物、通信基站、氣象臺站、雷達站、石油氣站等的直擊雷防護
特點：
○不銹新型材料，耐腐蝕，抗風能力強
○免維護，無源
○使用壽命長，安裝簡單
○激發器從云層中獲取能量，形成向上先導，主動引雷入地
○與傳統接閃針相比，在同等高度下，保護范圍更大
○不銹新型材料，耐腐蝕，抗風能力強
○免維護，無源
○使用壽命長，安裝簡單
○激發器從云層中獲取能量，形成向上先導，主動引雷入地
○與傳統接閃針相比，在同等高度下，保護范圍更大
○可以有效減弱雷電流入地出現的反擊和強電磁干擾產生的感應過電壓

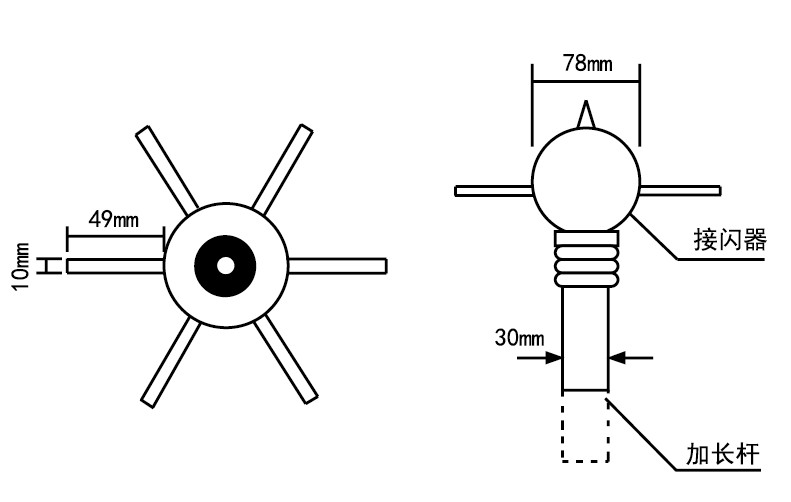

原理圖及外形尺寸圖：
技術參數：
|
產品型號 |
規格 |
雷電通流量（10/350μs） |
接地要求 |
抗風強度 |
提前放電時間 |
高度 |
安裝方式 |
安裝螺紋規格 |
重量 |
|
NPS01-LR06 |
6針帶球 |
≤400kA |
4-30Ω |
≤40m/s |
60μs |
220mm |
螺紋安裝(螺栓) |
M20 X 1.5 |
1.5kg |
設計選型表：
|
設計選型表 |
不同型號及安裝高度的優化接閃針對各類防雷建筑物在地面的保護半徑(Rp) |
||||||||
|
產品型號 |
h =高于參考地面的高度 |
||||||||
|
2m |
4m |
5m |
7m |
10m |
15m |
30m |
45m |
60m |
|
|
第一類防雷建筑(滾球半徑30m) |
|||||||||
|
NPS01-LR06 |
35m |
69m |
86m |
87m |
88m |
89m |
90m |
- |
- |
|
第二類防雷建筑(滾球半徑45m) |
|||||||||
|
NPS01-LR06 |
40m |
78m |
97m |
98m |
99m |
101m |
104m |
105m |
- |
|
第三類防雷建筑(滾球半徑60m) |
|||||||||
|
NPS01-LR06 |
44m |
87m |
107m |
108m |
109m |
111m |
116m |
120m |
120m |
